자체 추진 모듈형 차량

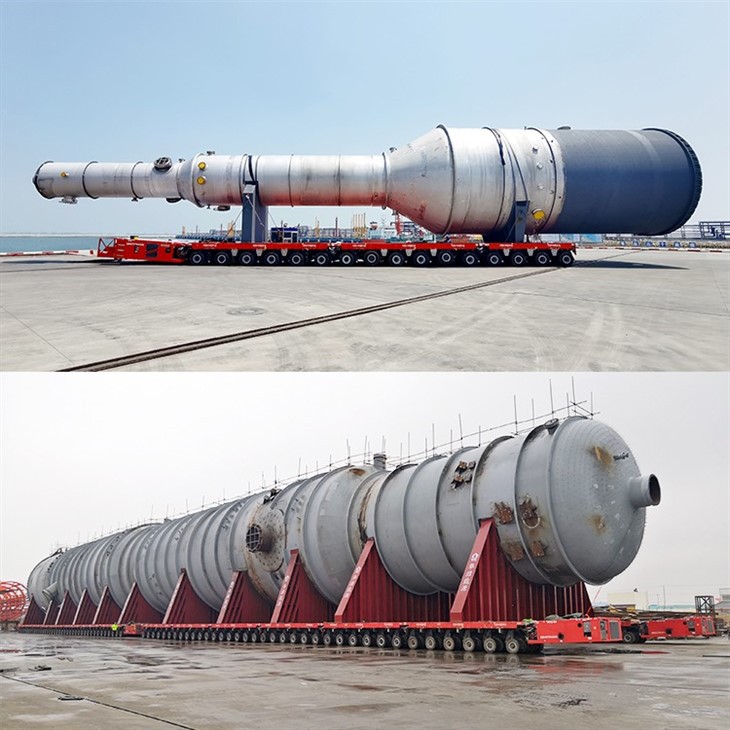

자체 추진 모듈형 운송 수단이라고도 불리는 자체 추진 모듈형 차량을 SPMT라고 부릅니다. Chinaheavytransporter는 결합하여 모든 크기의 운송 조합을 형성할 수 있는 연구 개발 자체 추진 모듈형 차량을 전문으로 합니다. SPMT는 대형 화물에 매우 강력합니다. 점점 더 크고 무거운 건물 구성 요소, 도달하기 어려운 목적지, 국가별 도로 교통 규정: 대형 운송 부문의 작업은 전 세계적으로 점점 더 복잡해지고 까다로워지고 있습니다. 가장 무거운 짐을 한 곳에서 다른 곳으로 최대한 비용 효율적이고 안전하며 쉽게 이동할 수 있는 솔루션을 찾는 것이 더욱 중요합니다. 경험이 풍부한 산업 파트너이자 대형 운송 전문가인 Chinaheavytransporter는 귀하의 요구 사항에 맞는 운송 솔루션을 개발합니다. 이러한 방식으로 비용이 많이 드는 경로 변경, 운송 경로에 따른 추가 허가 신청 전환 조치 및 가동 중지 시간을 쉽게 피할 수 있습니다. 귀하가 필요로 하는 것이 무엇이든, 우리는 프로젝트 세부 사항에 대해 논의하고 몇 가지 조언을 제공한 후 적합한 기술 도면을 작성하고 운송 프로그램을 분석할 수 있습니다.

SPMT 기본 구조

1. 프레임-섀시-S690 고장력강
SPMT 플랫폼은 폐쇄형 프레임 구조이며 주로 공중 그네형 메인 빔과 평행하게 배열된 보기 빔으로 구성되며 측면 붐을 통해 메인 빔에 가로로 연결됩니다.
– 표준 메인 빔: 최대 48톤의 차축 하중용, M78 프레임이라고 함

앞면:
– 아래쪽에 배치된 라멜라 커플링, 한쪽에 유압 커플링 볼트가 있어 플랫폼을 세로 방향으로 커플링할 수 있습니다. 유압 커플링 볼트는 양쪽에서 작동할 수 있습니다.
– 센터링 링 및 센터링 핀 형태의 통합 센터링 지지대와 브레이싱 요소를 고정하기 위한 시추공이 있는 전체 차량 폭을 따라 상단에 배열된 푸시 바.
– 각 측면에 용접된 2개의 래싱 링(용량 8000) 작업 현장으로 운송하는 동안 플랫폼 트레일러를 견인하기 위한 daN

플랫폼 위 또는 플랫폼 내:
– 메인 빔 외부에 정의된 하중 도입을 위해 아우트리거 위의 축 사이에 용접된 금속 시트.
– 첫 번째와 두 번째, 끝에서 두 번째와 마지막 차축 라인 사이에 통합된 적재 장비와 크레인으로 쉽게 적재할 수 있는 걸쇠 옵션 포함. 부착 지점으로 사용합니다. 10.000 daN의 용량

플랫폼을 따라 측면으로:
– 플랫폼 트레일러를 서로 평행하게 연결하기 위한 통합 드릴링 패턴이 있는 차축 위에 배열된 플랜지 플레이트 또는 플랫폼에 부착할 지지대나 기타 액세서리 등을 고정하는 데 사용됩니다. 모든 방향에서 13,400 daN의 래싱 용량을 갖춘 플랜지 플레이트에 통합된 옵션 래싱 포인트

스틸 S690 소재

4축 라인 SPMT 프레임

6축 라인 SPMT 프레임

2.휠 보기

자체 추진 모듈식 차량의 휠 보기는 구동축, 브레이크 축 또는 주행축이 있는 휠 보기로 구성되며 가로 빔 아래에 배열되고 가로 빔에 통합된 스티어링 헤드 베어링을 통해 회전 장착되며 단동식으로 지지됩니다. 유압 실린더. 보기는 최대 50톤의 축중을 위해 설계되었습니다. 각 모듈러 차량에 표준으로 설치됩니다.

3. 솔리드 타이어 355/65-15 튜브리스 타이어

4. 조향 시스템 (정밀 조향 기술)

결과적으로 전자식 조향 장치는 +135 / -135도 조향 각도를 통해 최대의 기동성과 정확성을 보장합니다. 고유한 리모콘을 적용하면 동일한 호송대에 서로 다른 SPMT가 혼합되어 있어도 고성능 조향과 완벽한 동기화가 보장됩니다. 개방형 조합의 경우 조향 폴을 자유롭게 프로그래밍할 수 있습니다. 보기의 무한 조정 가능한 비례 밸브는 리모콘에 설치된 조이스틱으로 활성화되어 유압 조향 드라이브가 구동됩니다.

조향 추진 장치는 정지 상태 및 최대 부하 시 조향 및 조향 프로그램 변경이 가능하도록 설계되었습니다.

다음과 같은 조정 프로그램을 사용할 수 있습니다.

+ 카운터 스티어링

+회전목마 조종

+게 조종

+프론트 액슬 스티어링

+리어 액슬 스티어링

+횡방향 조향 90도

+횡방향 조향 좌/우

+회전목마 가로 조향

+일반 드라이브

+대각선 드라이브

+측면 구동

+원형 드라이브

+다방향 조향

+각도 조합

+T 조합

+무료 조합

SPMT 특성 - 중국 무거운 운송업자 - 모듈 트레일러

+4축과 6축을 갖춘 모듈식 운송 플랫폼

+최대 용량 48톤 및 70톤

+전자식 유압 스티어링

+컨테이너 치수 2430mm 너비

+광범위하고 풍부한 SPMT 액세서리

+PPU 360kw 및 390kw의 강력한 힘

SPMT-Chinaheavytransporter-modulesrailer의 장점

• SPMT 48T(70톤까지 표준 및 고강도)
• 견고하고 다재다능합니다. 어떠한 과중한 작업에도 대비할 수 있습니다.
• 최대 폭 2.43m, 3m 및 분할 버전은 시장에서 가장 높은 안정성을 제공합니다.
• 표준 나이트 키트 : 최적의 가시성을 위해 각 서스펜션 위에 LED 장착
• 튜브리스 타이어가 기본으로 제공됩니다.
• 16t 리프팅 링을 표준으로 제공
• 굽힘모멘트 : 48t 표준 : 7,250 kN.m
